Картофелекопалка на мотоблок представляет собой навесную конструкцию, которая позволяет быстро собирать урожай, не повредив его. Оборудование активно применяется в крупных хозяйствах и на небольших участках.
Копалка картофеля для мотоблока обладает очевидными преимуществами, очень проста в использовании.

Назначение картофелекопалки

Приспособление для копки картофеля — вид навесного оборудования. Оно крепится на мотоблоке или фиксируется с помощью прицепного устройства. Назначение — ускорить сбор урожая. С помощью картофелекопалки удаётся выбрать клубни на площади 0,1-0,2 га за 1 час.

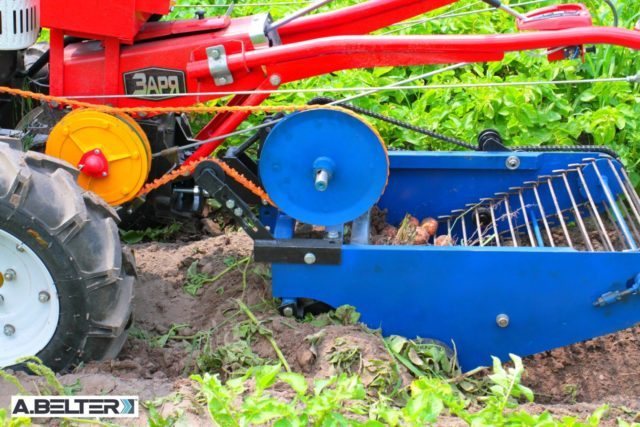

На небольших и средних площадях удобно выкапывать картошку мотоблоком

Производители

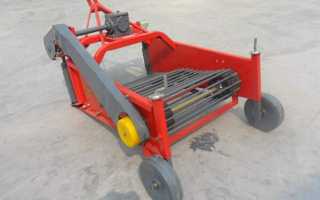

Картофелекопалка для мотоблока МТЗ

Данные устройства производят на многих предприятиях России и стран СНГ. Ниже приводится перечень наиболее известных предприятий, производящих картофелекопалки:

1. , расположенный в Староконстантинове (Украина) производит картофелекопалку КМ-1П. Это устройство признано одним из лучших на рынке России и СНГ. Оно сертифицировано, согласно всем требованиям стандарта ISO 9001:2009.
2. ИП Акимов (г. Чебоксары, Россия) производит картофелекопалку ККМ-2. Она широко используется фермерскими хозяйствами России.
3. ООО «Механический завод», расположенный в г. Молодечно, Беларусь, производит качественную и надежную картофелекопалку КМ и ее разновидность КМ-2.
4. ООО «САЗ» (г. Сморгонь, Беларусь) производит копалку КФТ-2. Это мощная и надежная копалка, работает на основе мотоблока Беларус.
5. ООО «Белтрактора» (г. Брест, Беларусь) производит картофелекопалку КТ-5. Ее конструкторы постоянно работают над усовершенствованием модели и улучшением ее показателей.

Разновидности и характеристика

Есть несколько видов картофелекопалок, отличающихся по таким параметрам:

• ширина захвата;
• конструктивные особенности;
• размеры;
• возможность работы на засоренном участке;
• способ очистки картофелин от грунта.

Все виды картофелекопателей эффективны, если ряды прямые, а междурядья достаточно широкие.

Грохотного типа

Принцип работы грохотной картофелекопалки для мотоблока состоит в том, что лепеха погружается в почву, захватывает её вместе с клубнями и поднимается. Картофель остаётся на решётке, а земля просыпается сквозь прутья. За один проход устройство обрабатывает небольшую площадь, и в этом его недостаток.

Веерная

Веерную конструкцию ещё называют стрельчатой, и она считается одной из простейших. Мотоблок продвигается по ряду, а специальные ножи подрезают землю глубже, чем залегают клубни. Картофель вместе с грунтом перемещается на прутья, и земля осыпается сквозь них. Копалка веерного типа хорошо показала себя на рыхлых, мягких грунтах. Недостаток — застревание ножей на неровном участке, из-за чего тормозится работа.

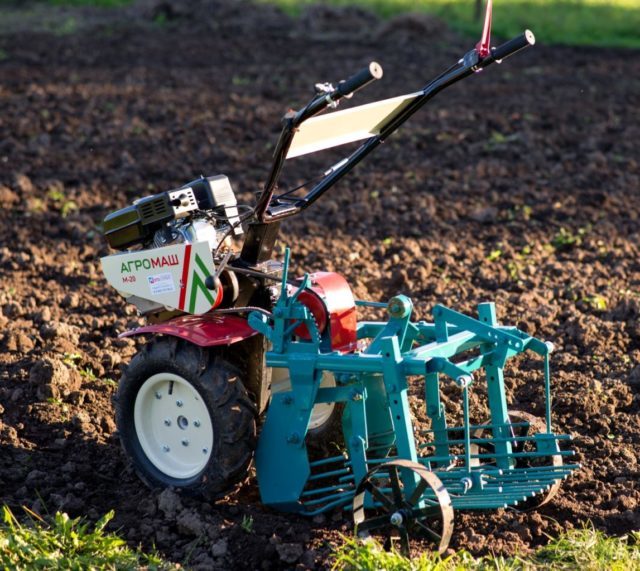

Веерная картофелекопалка

Транспортёрная

Составные части этой копалки — движущийся транспортёр и лепеха. Прежде чем копать картофель, нужно очистить участок от сорняков. Толстые стебли будут наматываться на движущиеся элементы и мешать работе устройства.

Копалка оснащена транспортёром и задними колёсами — грунтозацепами. Есть регулировка натяжения. При движении картофель перетряхивается, и грунт высыпается с платформы. Устройство присоединяется к мотоблоку зацепным элементом. Транспортёрная картофелекопалка для мотоблока не подходит для работы во влажном грунте.

Барабанная

Барабанный агрегат позволяет быстро выкапывать картошку на больших площадях. Составные элементы копалки:

• вращающийся барабан;
• лемех (нож);
• рама;
• колёса.

К раме с помощью шарнирного соединения крепится нож. Во время движения он подрезает пласт грунта вместе с клубнями. Барабан вращается, комки разбиваются, частицы почвы просыпаются сквозь прутья решётки. Картофель перемещается к краю барабана и падает на землю.

Барабанная картофелекопалка

Нож подрезает грунт на такой глубине, что захватывает весь картофель. Перемещаясь внутри барабана, клубни не повреждаются. Агрегат отличается высокой производительностью и позволяет убрать урожай почти без потерь.

Вибрационная

Опыт применения вибрационной копалки показывает, что качество уборки урожая по сравнению с простой веерной повышается на 10%.

Агрегат хорош ещё и тем, что им легко убрать с поля не только картофель, но и другие овощи:

• морковь;
• чеснок;
• свеклу;
• лук.

Вибрационную картофелекопалку для мотоблока и МТЗ изготавливают из запчастей от легковой машины. Используют карданный вал, ступицу переднего колеса и редуктор заднего моста. К металлической основе приваривают кронштейны, а к ним крепят подвижные элементы.

При работе мотоблока вал вращается, рычаг и шатун передают движение на вибростол. Кривошипно-шатунный механизм соединён с тягой, а лемех — с рамой и грохотом. Клубни скатываются и падают назад или вбок, в зависимости от того, куда наклонен вибростол.

Копатель используют на участке, очищенном от травы и ботвы, иначе крепления и решётка быстро забьются.

Вибрационная картофелекопалка для мотоблока

Конвейерная

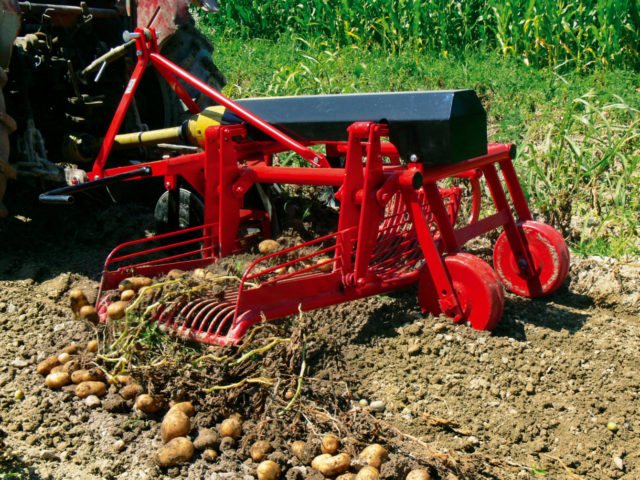

Конвейерные картофелекопатели навешивают на мотоблоки и тяжёлую технику. Они имеют сложную конструкцию с большим количеством движущихся элементов. За один проход копалка захватывает 2 ряда, клубни после уборки чистые и целые, готовые к закладке в хранилище.

Виды копалок

Покупные

Производственные копалки картофеля для минитрактора отличаются по конструкции от самодельных устройств. Наиболее распространенные типы покупных аппаратов:

1. Грохотные (вибрационные). После захвата картофеля он попадает на стол, который поддается вибрации, оттряхивая частицы грунта.
2. Транспортерные. Конструкция устройства такая же, как и у грохотной копалки, но на таком аппарате установлена решетка вместо стола.
3. Веерные. По принципу работы имеют схожие черты с вибрационным аналогом. Используется чаще не на минитракторах, а на мотоблоках. В ее конструкции нет подвижных элементов.

Самодельные

Самодельная копалка по функциональности хоть и уступает оригинальной продукции тракторных заводов, для частной собственности ее будет достаточно. Главное — раздобыть чертежи и подобрать необходимые материалы. Сам же процесс сборки аппарата не займет много времени. Самый простой вариант — сделать стрельчатую копалку. По конструкции она представляет собой вогнутую лопату с длинными прутьями.

Недостаток уборки картофеля таким устройством — это неудобство. Человеку приходится делать меньше движений, чем при работе с обычной лопатой. Для минитрактора такое устройство не подходит. Это обычная переделка инструмента, которая подойдет для работы на небольших огородах. 1-2 км засаженных грядок перекопать ею сложно.

Однорядная навесная копалка картофеля для минитрактора, которую можно сделать своими руками, должна быть максимально прочной и надежной. Легче всего сборке поддается вибрационная установка, рама которой сделана из металлических уголков 60 х 40 или 50 х 50. В качестве стола для картофеля можно использовать решетку.

Специфика конструкции

Прежде чем приступать к сооружению копалки для мотоблока, нужно изучить её строение, понять принцип работы, подготовить материалы и инструменты. Все устройства для копки картошки функционируют по одному принципу: зубья врезаются в почву, подхватывают её вместе с картофелем и поднимают. Земля осыпается, а картофель перекатывается в бункер или падает на пашню.

Оптимальная толщина металла

Ножи и другие металлические детали изготавливают из стальных листов толщиной 8 мм. Допускаются и другие размеры, в зависимости от предполагаемой нагрузки.

Колёса для копалки

Колёса картофелекопателя делают подвижными. Подходят те, что остались от старых изделий, например, от садовой тачки. Хорошо, если они будут с широкими шинами: так механизму будет легче ехать по междурядьям. Колёса могут быть резиновыми, в том числе с протектором, или металлическими. Первый вариант затруднит движение на влажном грунте, второй облегчает перемещение на твёрдой почве. Шины с протектором универсальны — они подходят для всех типов почв.

Из стальных листов изготавливают ножи и другие металлические детали копалки

Способы соединения

Детали соединяют крепежом, электрической или газовой сваркой. Болтовые соединения предпочтительнее, потому что они дают возможность разобрать и снова собрать агрегат.

Как сделать самодельное приспособление своими руками

Сделать картофелекопалку для мотоблока своими руками сумеет даже начинающий мастер. Изготовление агрегата не требует значительных финансовых затрат. Агрегат получается простым, поэтому для его ремонта и обслуживания не потребуется привлекать специалистов.

Устройство для копки картофеля делают из гнутого металлического листа и прутьев. Детали сваривают и крепят к корпусу. Мотоблок перемещается, зубья выгребают картофель, а земля просыпается между прутьями.

Составляя чертёж для картофелекопалки своими руками, размеры и тип конструкции выбирают исходя из ширины междурядий и глубины посадки.

Необходимые инструменты и материалы

Мотоблок оснащают навесной картофелекопалкой собственноручного изготовления, если площадь участка измеряется в сотках, а не десятках гектаров. В промышленных масштабах уборку целесообразно проводить с применением покупного устройства.

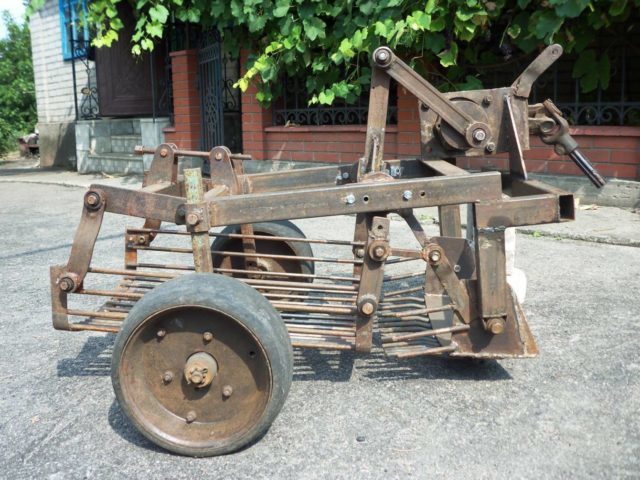

Несложно сделать картофелекопалку своими руками

Материалы, инструменты и составляющие конструкции:

• стальные или железные прутки (арматура);
• швеллер;
• уголок;
• сталь толщиной 5-8 мм;
• лазерный уровень или угольник;
• пластины для крепежа;
• гайки, болты;
• дрель, гравёр;
• сварочный аппарат;
• болгарка;
• регулировочная тяга;
• подвесная система;
• рама;
• грунтозацепы (колёса).

Не обязательно покупать все детали — сделать картофелекопалку для мотоблока своими руками несложно из тех, что были в употреблении.

Из трубы прямоугольного или квадратного сечения изготавливают основу

Пошаговый процесс сборки и монтажа

Особенность отечественного климата такова, что во время уборки картофеля грунт бывает влажным. Простейшая копалка здесь не поможет — потребуется более эффективное устройство. Сборку выполняют в определённой последовательности.

Каркас

Основу изготавливают из трубы прямоугольного или квадратного сечения со сторонами 4 см или более. Опорные балки делают из 4-метровой металлической заготовки. Её разрезают на отрезки длиной 80 и 120 см, из которых сваривают прямоугольную раму. Углы соединяют газо- или электросваркой.

Тяги и их крепления

Перемычки приваривают к раме, но не посередине сторон, а на расстоянии четверти длины от края. С обратной стороны рамы вертикально приваривают опорные трубки, а к ним крепят основу для оси.

Для крепления используют гайки и болты, отверстия проделывают дрелью или гравёром. На ось устанавливают колёса.

Вертикальные стойки

Всего делают 3 вертикальных стойки с каждой стороны рамы. Первая — длиной 50 см, на расстоянии 5 см от края прямоугольника. Вторая имеет размер 40 см и отстоит от первого профиля на 40 см. Третья стойка — на расстоянии 40 см от второй, длиной 30 см. В результате получается убывающая лесенка.

Для того, чтобы агрегат не разрушился от сильных нагрузок, нужна жёсткость для стоек

Усиление жёсткости

Стойки усиливают полосой металла толщиной 0,5 мм. В нижней части элементы соединяют между собой под углом 45 градусов. Жёсткость для стоек нужна для того, чтобы агрегат не разрушился от сильных нагрузок.

Лемех или рало

Рало делают из металлического листа толщиной 0,3 мм. По чертежу вырезают лопасти, а к ним с помощью сварки присоединяют плуг. Чтобы лопасти лучше захватывали землю, нужно придать им выпуклую форму.

Изготовление скатной доски

Доска, по которой клубни будут скатываться, очищаясь от грунта, тоже входит в конструкцию агрегата. Чтобы не утяжелять конструкцию, скат делают из тонких металлических прутьев. Подойдёт арматура длиной 1,2 м и диаметром 1 см. Отрезки приваривают на расстоянии 4-5 см друг от друга.

Тяги для регулировки

Тяги не относятся к обязательным элементам, но они облегчают использование картофелекопалки для мотоблока на сыром и тяжёлом грунте. Как вариант, регулируемую конструкцию крепят к отдельной раме, а её присоединяют к основной. Крепления затягивают болтами и гайками.

Легкость передвижения по рядам зависит от ширины шин

Опорные колёса

Колёса — обязательная часть картофелекопалки. От ширины шин зависит легкость передвижения по рядам: узкие колёса при движении проваливаются в грунт, особенно если он сырой. Подойдут шины от садовой тачки или другого ненужного устройства.
